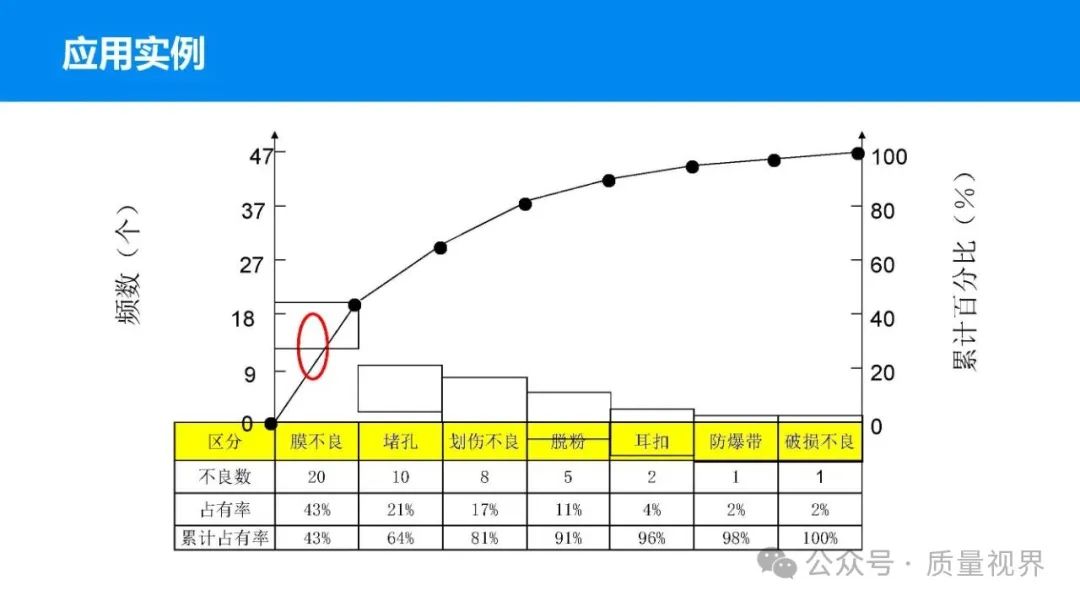

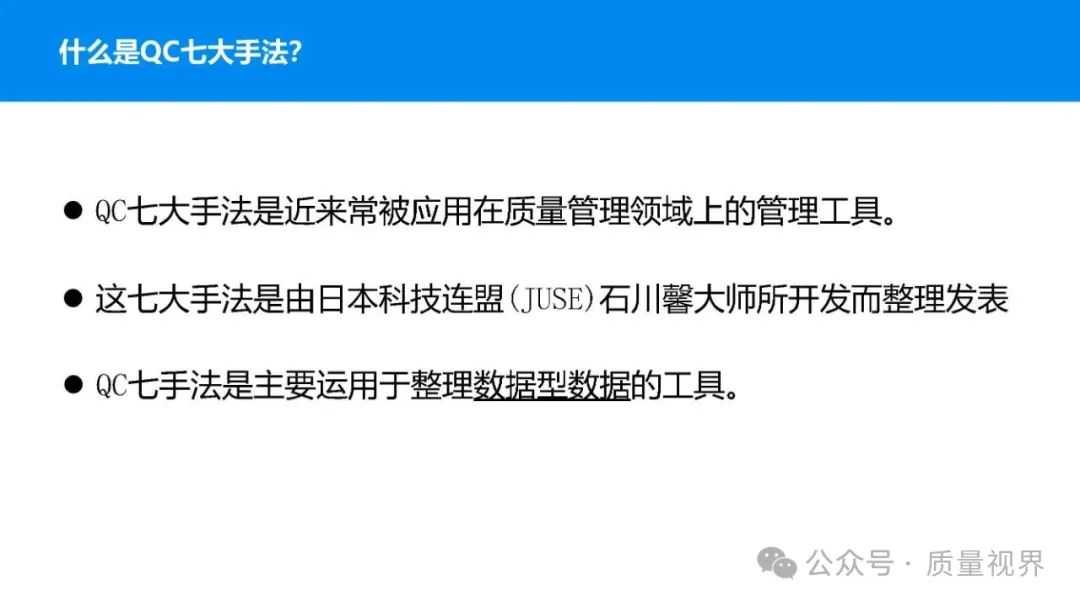

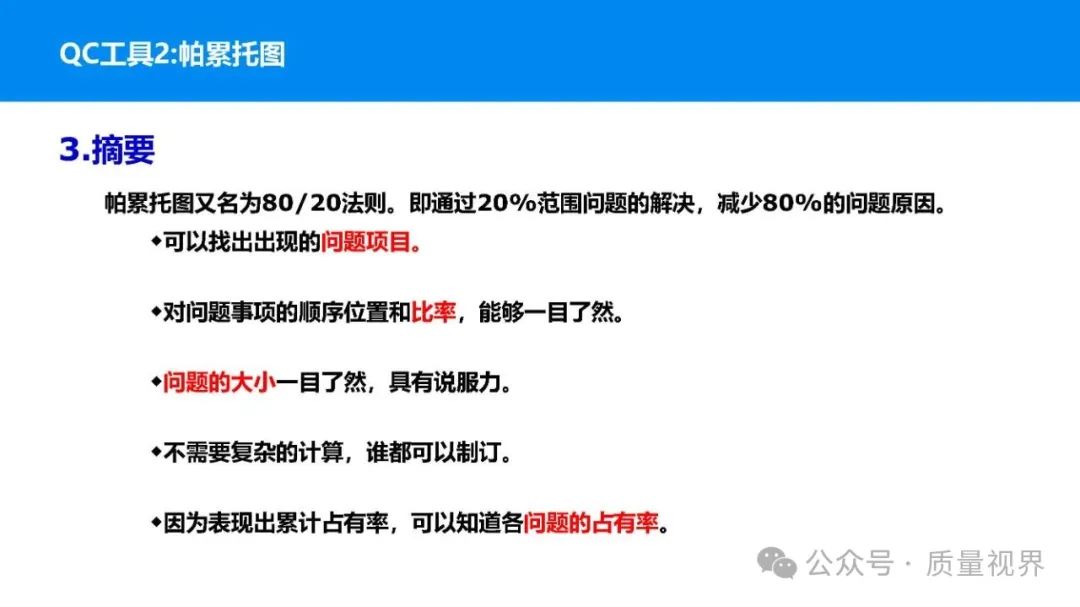

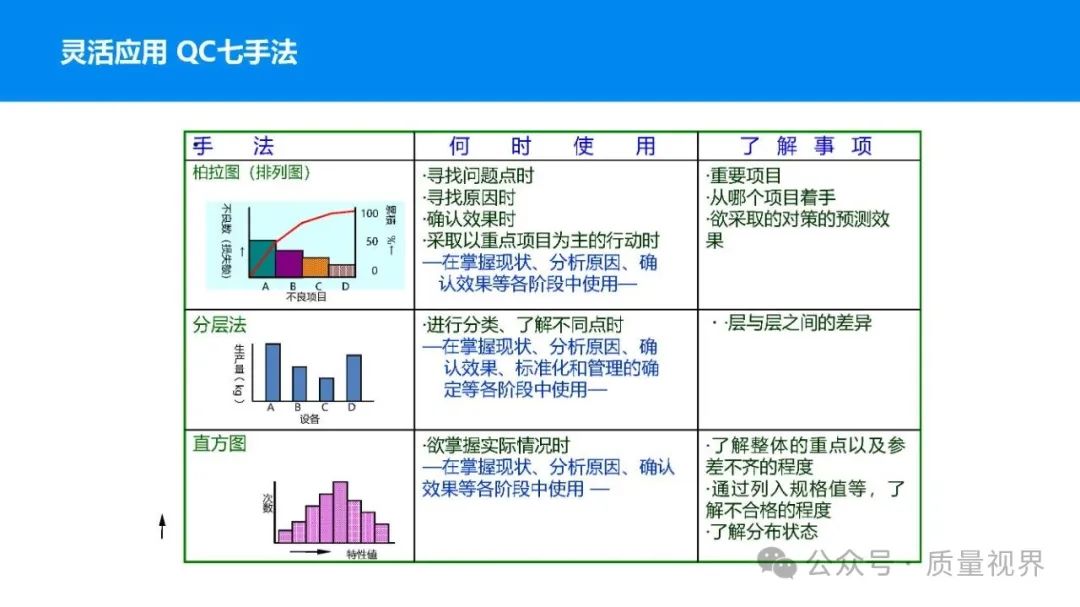

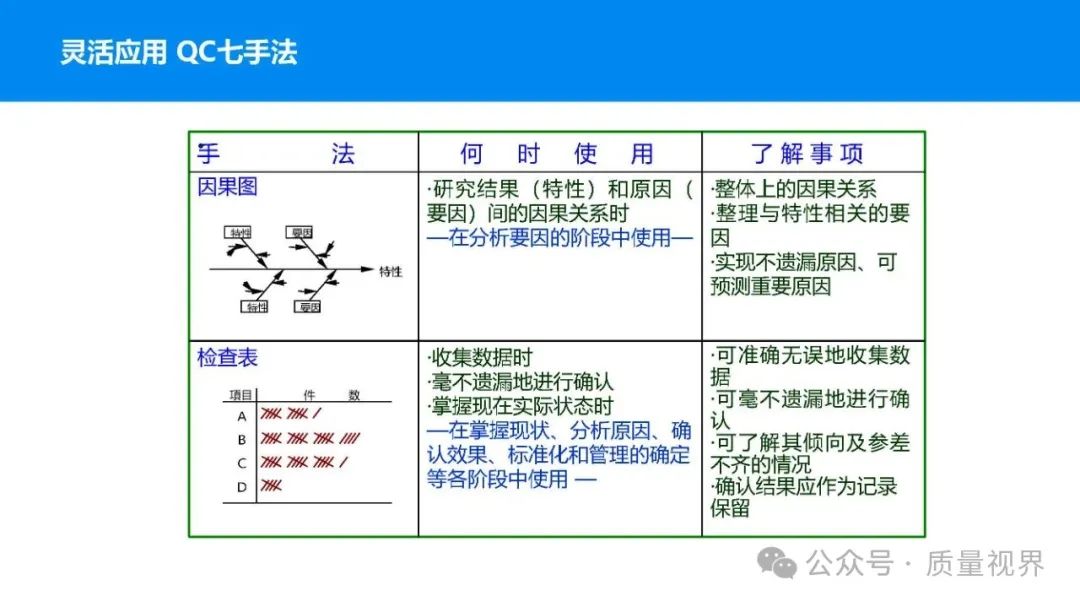

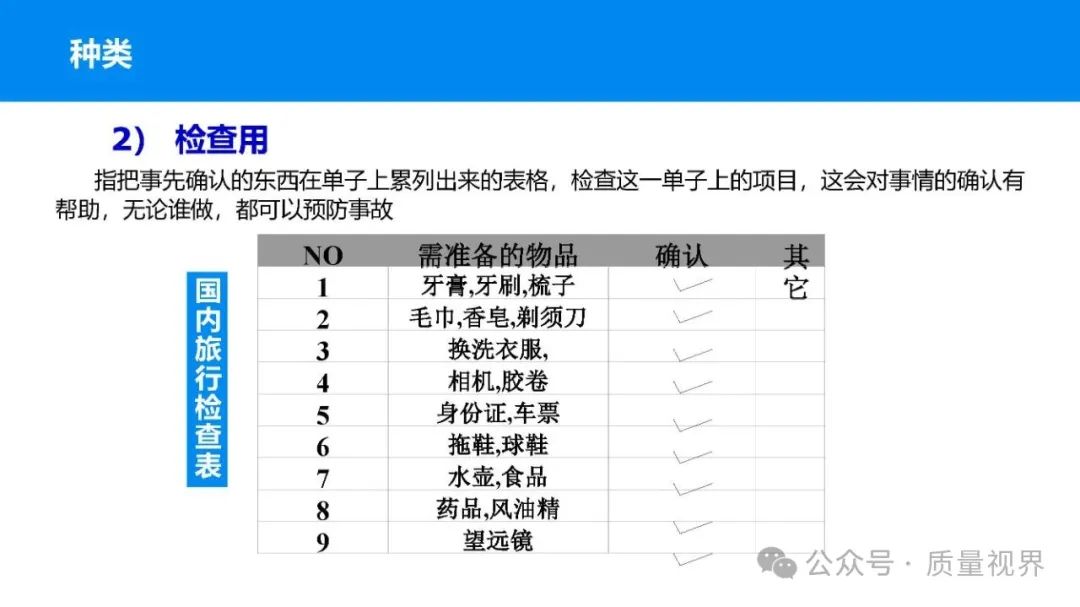

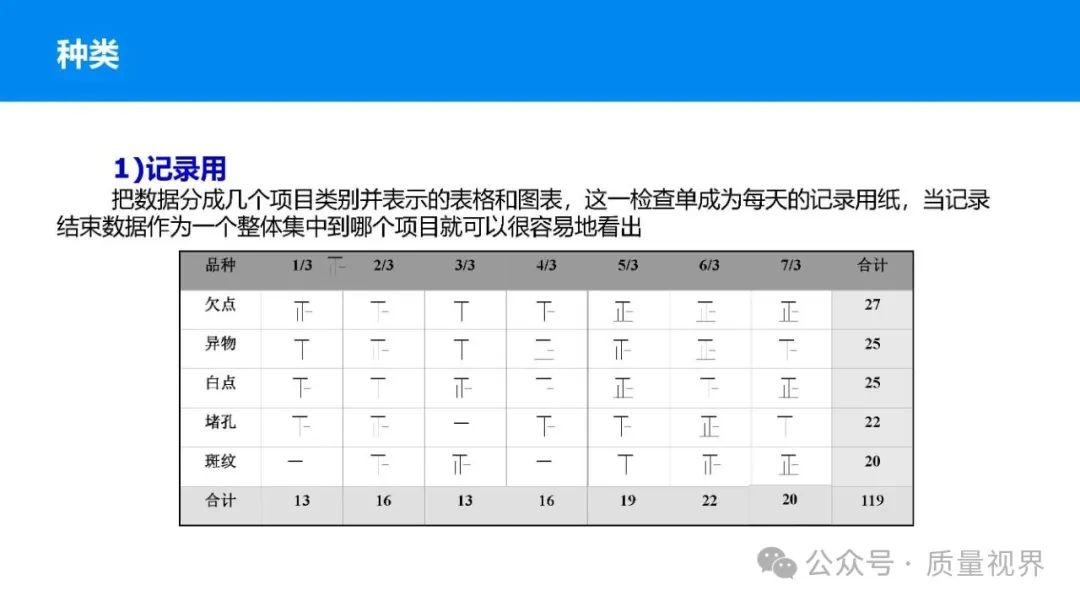

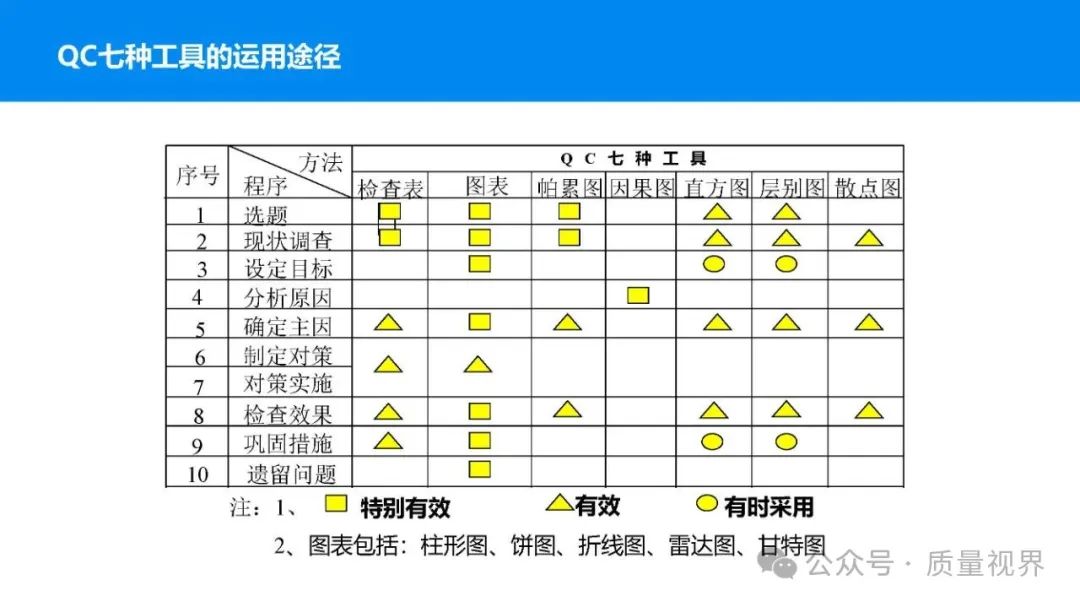

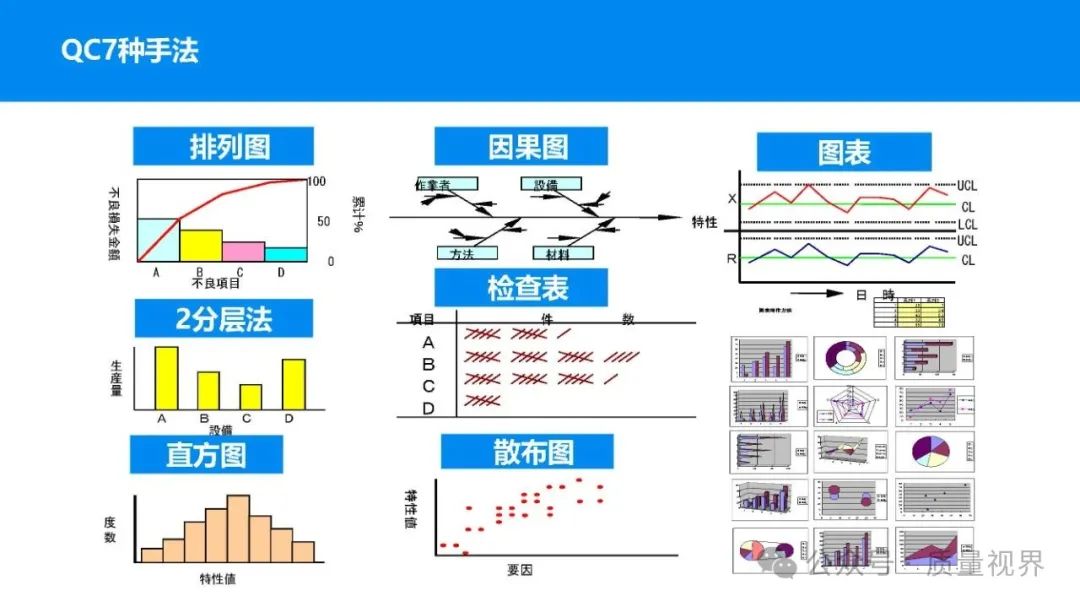

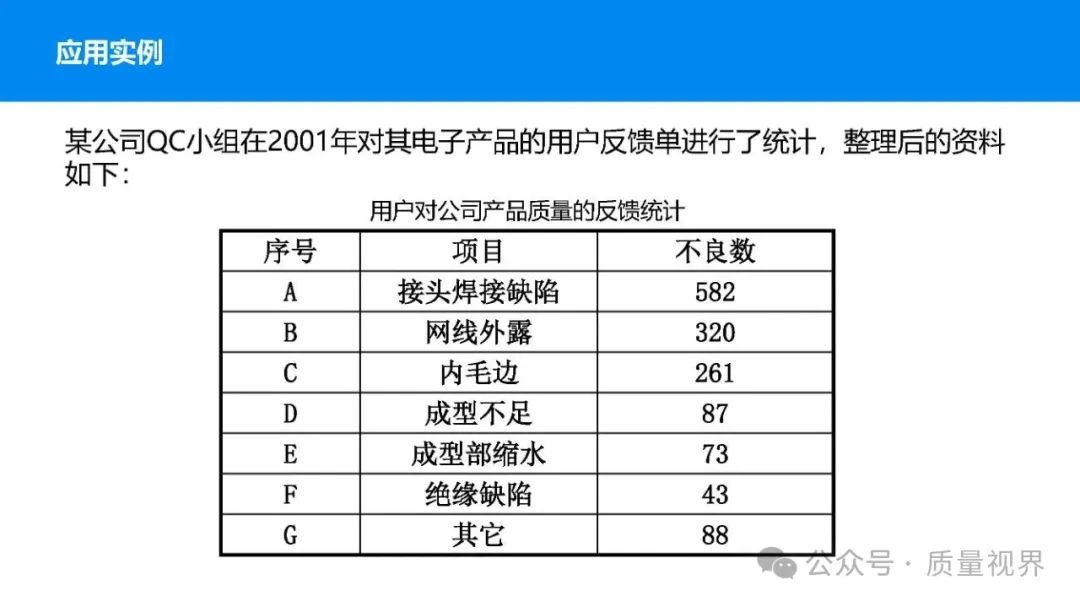

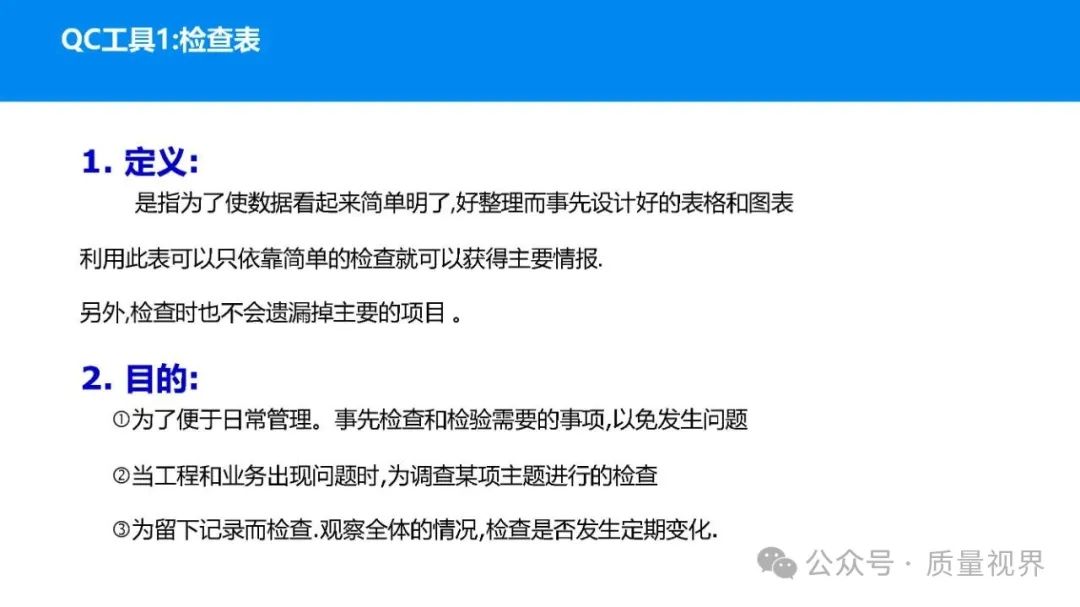

在質量管理領域，七大工具是提升產品質量、優化流程的重要手段。它們操作簡便、實用性強，能幫助我們從復雜的數據和現象中找到關鍵問題，為質量改進提供明確方向。以下將逐一介紹這七大工具。檢查表是一種為收集和整理數據而設計的表格，它能讓數據收集過程更有條理，避免遺漏關鍵信息。可以系統地收集特定問題的數據，為后續的分析提供可靠依據。比如在生產車間，可用于記錄每天產品的不合格項數量及類型。（二）制作步驟明確收集數據的目的，比如是為了了解某產品的不合格原因分布。確定需要收集的數據項目，如不合格類型、發生時間、發生地點等。設計表格樣式，將數據項目合理排列。確定數據收集的周期和負責人。按照表格要求進行數據填寫。某電子廠為了解手機屏幕的不合格情況，設計檢查表記錄每天的不合格類型，如劃痕、亮點、暗點等。一周后，通過檢查表數據能直觀看到劃痕問題出現的次數最多，為后續解決該問題提供了數據支持。柏拉圖又稱排列圖，它基于 “關鍵的少數，次要的多數” 原則，將數據按重要程度排序，以柱狀圖和折線圖結合的形式展示，幫助識別主要問題。能快速找出影響質量的主要因素，讓我們把精力集中在關鍵問題上，提高質量改進的效率。（二）制作步驟確定分析的問題和數據范圍，比如某產品的不合格原因及對應數量。對數據進行分類統計，計算各類別的數量和占比。按數量從大到小排序。繪制柱狀圖，橫軸為類別，縱軸為數量；再繪制折線圖，縱軸為累計占比。在累計占比 80% 左右的位置畫一條橫線，橫線左側的類別即為主要問題。某服裝加工廠對襯衫的不合格品進行統計，發現線頭、尺寸偏差、面料瑕疵、紐扣松動等問題。通過制作柏拉圖，發現線頭和尺寸偏差的累計占比達到 80%，于是重點針對這兩個問題進行改進，有效降低了不合格率。魚骨圖又稱因果圖，因其形狀像魚骨而得名。它將影響質量的因素按類別進行梳理，找出問題的根本原因。能全面、系統地分析問題產生的原因，避免遺漏，幫助找到根本解決辦法，而不是只解決表面問題。（二）制作步驟明確需要分析的質量問題，寫在魚骨的 “魚頭” 位置。確定主要原因類別，通常包括人、機、料、法、環、測等，作為魚骨的主骨。針對每個主骨，進一步分析次要原因，作為子骨。繼續深入分析，找出更具體的原因，直到能采取措施解決為止。對分析出的原因進行篩選，確定根本原因。某食品廠生產的餅干出現口感偏硬的問題，用魚骨圖分析。從人（操作工人烘焙時間控制不當）、機（烤箱溫度不穩定）、料（面粉含水量過高）、法（烘焙工藝參數不合理）、環（車間濕度大）、測（溫度檢測儀器不準）等方面入手，最終發現烤箱溫度不穩定和烘焙工藝參數不合理是根本原因。直方圖是將數據按一定區間分組，以矩形的高度表示每組數據的頻數，從而展示數據的分布狀態。能直觀地反映數據的分布特征，如數據的集中程度、離散程度、是否存在異常值等，幫助判斷生產過程是否穩定。（二）制作步驟收集數據，確定數據的數量，一般建議不少于 50 個。找出數據中的最大值和最小值，計算極差（最大值 - 最小值）。確定組數和組距，組數通常根據數據數量確定，組距 = 極差 ÷ 組數。確定每組的區間范圍，注意區間要連續且不重疊。統計每組數據的頻數。繪制直方圖，橫軸為數據區間，縱軸為頻數。某機械廠對零件的直徑進行測量，得到一批數據。通過繪制直方圖，發現數據呈現正態分布，且在標準范圍內，說明生產過程穩定。若直方圖出現偏態或有數據超出標準范圍，則表明生產過程存在問題，需及時調整。控制圖是用于監控生產過程是否處于穩定狀態的工具，通過設置控制界限，判斷過程是否出現異常波動。能及時發現生產過程中的異常情況，以便采取措施進行調整，預防不合格品的產生，保證生產過程的穩定性。（二）制作步驟確定需要監控的質量特性，如產品的尺寸、重量等。收集數據，按時間順序或批次分組。計算每組數據的平均值（或中位數）和極差（或標準差）。確定控制界限，通常包括中心線（CL）、上控制限（UCL）和下控制限（LCL），一般以 ±3 倍標準差作為控制限。繪制控制圖，橫軸為樣本組序號，縱軸為質量特性值，標注中心線和控制限，并將數據點繪制在圖上。分析控制圖，若數據點在控制限內且隨機分布，說明過程穩定；若出現數據點超出控制限、連續多點在中心線一側等情況，則表明過程異常。某飲料廠監控瓶裝飲料的容量，通過控制圖對每小時抽取的樣本進行跟蹤。當發現連續 3 個數據點在中心線以上且逐漸接近上控制限時，及時檢查灌裝設備，發現是設備壓力異常，調整后恢復正常，避免了大量不合格產品的產生。散布圖是用于研究兩個變量之間相關關系的圖形，通過觀察數據點的分布形態，判斷變量之間是正相關、負相關、不相關還是非線性相關。能直觀地展示兩個變量之間的關系，幫助確定它們之間是否存在因果關系或關聯程度，為質量改進提供依據。（二）制作步驟確定需要研究的兩個變量，如溫度和產品合格率。收集成對的數據，一般建議不少于 30 對。建立坐標系，橫軸為一個變量，縱軸為另一個變量。將每對數據對應的點繪制在坐標系中。觀察數據點的分布形態，判斷相關關系。某化工企業研究反應溫度與產品純度的關系，繪制散布圖后發現，隨著溫度的升高，產品純度先上升后下降，呈現非線性相關。據此，企業確定了最佳反應溫度，提高了產品純度。分層法又稱分類法，是將收集到的數據按不同的類別進行分層，以便更清晰地分析數據，找出問題所在。能排除干擾因素，使數據更具針對性，幫助準確找到問題的根源。（二）制作步驟明確分層的目的，比如分析不同班組的產品質量差異。確定分層的標志，如班組、設備、原材料批次等。按分層標志對數據進行分類整理。對分層后的數據分析，比較不同層次的數據差異。某汽車零部件廠發現產品不合格率較高，采用分層法按班組進行分類。結果顯示，A 班組的不合格率明顯高于其他班組，進一步調查發現 A 班組的設備老化是主要原因，更換設備后，A 班組的不合格率顯著下降。以上就是質量管理七大工具的相關內容。在實際應用中，這些工具往往不是孤立使用的，而是根據具體問題結合起來運用，以達到更好的質量管理效果。
